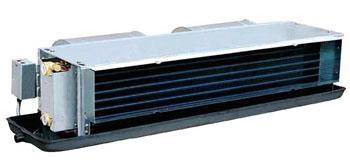

特灵HFCF风机盘管机组技术说明如下:
冷量范围:1.16-16.43 kW
产品简介:特灵HFCF风机盘管 HFCF02/03/04/05/06/08/12/14有卧式暗装/明装,立式暗装/明装,嵌入天花式五种系统,其中卧式/立式机组每个系列各有03,04,06,08,10,12六种规格,盘管标准排数为3排,此外,2排,4排,2+1排,3+1排均为可选,并提供多种选项。嵌入天花式风机盘管有04,06两种规格,盘管标准排数为3排。
【产品特性】
◆ 形式多样
风机盘管机组系列规格齐全。有卧式暗装/明装,立式暗装/明装共四种系统,其中卧式暗装机组有八种规格,其它系列均有六种规格,此外提供多种选项,全方位满足用户对技术参数、安装型式、运行维护、空气品质等要求。
◆ 工作范围广
标准工况风量200~2400m3制冷量1.45~12.6kW,标准型机组机外余压为0~30Pa,高静压型机组机外余压为30~60Pa。
◆ 低噪音
机组风机采用大叶轮低转速的前倾式离心式风机,并经过平衡调整,性能稳定。电机为永久分离电容型,配以永久润滑封闭轴承,保证了高效率和低噪音。精巧的箱体结构设计使机组低噪音特点更为突出。
◆ 高能效
机组的表冷盘管为铜管与铝翅片经机械涨管结合,采用倾斜式设计,保证低高度且有效的增大了机组的换热面积。
◆ 安装简单,灵活
盘管水管连接为3/4"内螺纹型式,接头为单体铸造型,可与钢管直接连接。机组采用对称型的设计,接管方向可依现场需要而改变。
◆ 防漏设计
大凝结水盘的设计,整体冲压一次成型,无接缝,杜绝滴漏水现象;水盘外保温为整体一次粘贴防止冷凝结。机组组装时水盘有一定的倾斜度,确保冷凝水迅速排出。
特灵HFCF风机盘管机组维修保养方案如下:
常规例行检查:
A、启用前准备和检查项目
1、检查机体各部有无漏水、渗油现象;
2、检测电机线圈和绝缘电阻是否合格,否则应干燥或修复;
3、检查机组电气元件和安全控制装置是否正常;
4、检查电源三相电压是否正常;
5、检查所有接线端、并拧紧各接线螺丝;
6、检查设备减震器,损坏或失去弹性必须更换;
7、机组的表面清洁。
8、检查过滤网积尘的状况;
9、检查翅片堵塞的状况;
10、检查积水盆排水是否畅顺;
B、启动过程中的检查项目
1、风机盘管高中低风量的状况;
2、测量电机的启动电流是否正常;
3、检查二通阀的开合状况;
C、运行过程中的检查项目
1、检查电机的运行电压、电流是否正常;
2、检查并测量电机三相运行电流是否平衡;
3、检查并修复电机运行时的异常情况(动平衡、震动、噪声等);
4、检查并测量电机运行的温升;
5、对制冷机各监测点进行检测和调整,确保机组高效、可靠的运行;
6、检查调整各安全保护开关动作是否正常;
7、其它按操作手册要求检查和调整。
D、停机的检查项目
1、检测压缩机线圈和油加热器绝缘电阻是否合格,否则应干燥或修复;
2、模拟检测各控制元件的动作;
3、检查并清洁(或更换)初效过滤器;
4、检查并清洁(或更换)中效过滤器;
5、检查所有接线端、并拧紧各接线螺丝;
6、冷凝器、蒸发器按《水系统水质处理维护保养内容》进行处理;
7、检查制冷循环系统,确认处于正常平衡状态。
8、检查润滑油颜色,彻底更换变色润滑油;
9、做好设备的防潮、防尘处理工作;
10、清洁设备和基础除锈、油漆防腐。
